テスラコイルのGDT設計2

kentamuというものです

最近「6文字の名前ってかっこいいかも」と思いツイッターではkentamと改名しましたが字面がなんも変わらないので正直どっちでもいいです()



はい。

さて、以前の記事でGDTの設計についてまとめましたが煩雑だったので簡単にまとめました。

f:id:selelab:20190218181512j:image

*小型、大型っていうのは2次コイルの大きさのことです。2次コイルはなるべく太くすると良く放電します。

f:id:selelab:20190218181515j:image

*コアは漏れ磁束が少なく入手性の良いトロイダルコア(ドーナツの形のやつ)で良いでしょう。基板に乗せたかったりしたら右側のようなタイプでも大丈夫です。
f:id:selelab:20190218181508j:image

いあや、iPadって便利!!!

素晴らしい!!!!

ガラスフィルム貼ったんでアッポーペンシルがつるつるしてしまって非常に描きにくくなってしまったのが失敗した点です。普通のフィルムにすればよかった....



画像1枚目の共振周波数についてですが、動画に収めましたのでこちらをご覧ください。



発振器の周波数を可変させ、どこで振幅が最大になるかを見ています。



出てくる式の導出や詳細な波形画像についてはこちらの記事をご覧ください。

selelab.hatenablog.com





皆様のテスラライフに貢献できれば幸いです。

そろでは!

秋月福箱2019を買ってきた

どうもkentamuです。

冬休み最終日に課題もやらずこんなものを書いているので最悪です。

というか明日学校というのが信じられませんよ~( ;∀;)とほほ。。。

f:id:selelab:20190106181542j:plain

八潮秋月に寄るオタクたちの聖地、八潮ナルド。



とまあそんなわけで八潮秋月に行きました。

八潮秋月というのはかの有名な秋月電子通商の八潮店のことです。

毎年福箱を販売するのですが今年は1月4日に販売がありました。

今年から福箱のランク付けがなくなったこともあり、競争が収まるかともったのですが、Twitterを見ていると5:00~並んでる人や近くのカラオケで徹夜している人がいてすごいなぁと思いました。(さむそう)



2019年はなんと14:00からジャンクの測定器を売るというモタク大興奮なイベントがあるのでそちらに照準を合わせて午後から行くことにしました。(今年は福箱買わないぞという強い意志の元売り切れそうな時間に行きたかった。)



で、フォロワーさんの皆さんとお会いして徹夜福箱組の中身を見せてもらったところ

オシロ・USBオシロオシロ付きテスタ・周波数カウンタ・チップ抵抗Book・距離計

等が入っているのを見てしまい、高ぶりを極めた私は



f:id:selelab:20190106181609j:image







買ってしまいました~~~( ;∀;)( ;∀;)( ;∀;)( ;∀;) (¥5,000-)





で、皆さん気になる中身が





f:id:selelab:20190106181631j:image











ゴミバコ^









これはもう福箱あらため「ゴミバコ^」ですよこれもうえ?

なんですかこの時代錯誤なWiNRADiOとかいう板は??

オシロどこ~???



【内容物】

WINRADIO、リール各種(チップコンデンサ、インダクタ、トランジスタ)、距離計、テスター、デジタル顕微鏡、マイコン書き込み器、SMDテスター、GPSデータロガー、時計キット、ヘッドンーホホ、DCDC謎基板、オデオチェックCD、ゴミ袋2種



で、この中で一番面白かったのが距離計です。

f:id:selelab:20190106182117j:image



地元の友人と距離あてゲームをやって遊んでみました

f:id:selelab:20190106182128j:image

 開けた場所だとそれなりに測れます。

町中の狭いところですと15m以上はまともに測れないようで残念でした~ワイの勝ち(^

超音波で距離を測るようですね。

Twitterにも書きましたが歩きながらろうとするとドップラー効果で周波数が変わるせいか全然測れませんでした(当たり前)。



複箱のアタリ・ハズレについてですが、朝一で並んだ人はアタリ、午後に冷やかしに行って買ってしまった人はハズレという感じでした。

早起きは三文の徳という言葉がありますが、これはきっと八潮秋月福箱のことに違いありません。

5000円をゴミにするかそれなりの福箱にするかは朝行くかどうかにかかってそうですね!



八潮秋月についてですが、アキバ秋月よりも大いに広く非常に楽しい場所でした!

店員さんも感じが良くて、さらにジャンクパーツが沢山あったりとアキバにはない魅力が凄まじかったです。定期的に行きたくなりますね。



福箱の中身確認、普通のお買い物も終わったところでいよいよジャンク測定器市に時間です。

さっきまで福箱を売っていたガレージが閉ざされ、シャッターの前にオタクたちが集まります。(13:30)

皆さん楽しそうに会話していますが獣の瞳で興奮を隠しきれていません(ワイも)。

5分前になるとシャッターが半開きになり、オタクたちが身をかがめて中の様子を伺います。

私もなぜか前のほうに位置してしまったため、中を見れましたが、これまたかっこいい測定器が並んでいるではありませんか!

何とかFGは取りたいところです。



そうこうしているとまもなく時間です。



とけい「14:00」

秋月店員「どうぞ!」

オタク「ォ ァー」



さながらコミケダッシュです。(コミケ行ったことないけど)



熾烈な争奪戦でした。



そしてこちらが戦利品



f:id:selelab:20190106182242j:image



f:id:selelab:20190106182302j:image



やったね!

ちょっと波形が安定しなくてゴミですがまあ値段なりです。良しとしましょう。

来年もぜひやってほしいですね



フォロワーさんと基板やパーツを交換したり、並んでいる方とお話ししていたらCQ出版でパワエレの記事を書いている方だったり(一同騒然)と本当に楽しい場所でした。

おそらく界隈人関東勢ほぼエンカできたのでは?





と、横を見るとゴミの山(複箱)が今にも倒れてきそうなのでそろそろおいとまです。







新学期頑張りましょう。

うっ…





おまけ

便所電源10個(4㎏)



翌日、筋肉痛で死にました\(^o^)/

f:id:selelab:20190106182358j:image

そりでは!



NE555を使ったフライバックコンバータの製作

こんばんはkentamuです。

最近寒すぎです。寒すぎてもうお布団から出れないでれない。おうちに炬燵ある人がうらやましいです。おばあちゃんが教えてくれたんですけど炬燵で寝ると死ぬらしいので注意です。

テスラコイルを作ったりVVVFやろうかなあと思ったりしたんですけどやっぱり電源を自作できるといいよね~ってことでACアダプタを作ってみました。

スイッチング電源と呼ばれるやつです。

f:id:selelab:20181218020310j:plain

作成したACアダプター

Twitterを見ていると、夕孫さんや野ロ工レさんや葉ツぱさんあたりのパワエレ界隈がスイッチング電源で賑わっていて、かっこいいなあと思っていたところで面白い単語を見つけました。



「NE555を使ったフライバックコンバータ」



おおおおおお

おもしろおおおい



一般的な(界隈人の)ご家庭に転がっているICで作れると知り、一気にスイッチョンの敷居が低くなったので手を出してみました。





スイッチング電源



スイッチング電源って皆さん聞いたことありますでしょうか?さすがになめすぎですね。導入としてACアダプターについてのお話をします。

大昔、ACアダプターといったら電源トランスを使ったクソ重い鉄塊でした。今でもオーディオ用途では重いトランスを使用している場合が多いです。

最近のACアダプターは電力容量の割にとても小さく、軽くできています。身近な例だとお手持ちのスマホを充電しているコンセントに挿すアレ。あいつがスイッチング電源です。スイッチング電源の良い点は軽くて効率が良いことで、一般に充電器等で広く利用されています。悪い点はノイズを発生させてしまうことと、回路が複雑であるということです。

f:id:selelab:20181218015649j:plain

電源トランスとスイッチング電源

写真左の電源トランスはとっても重いです。これは大昔ハードオフで買ったコンポから取り出しました。

右のスイッチング電源はスマホ充電用に製作した5V3Aの電源です。とっても軽いです。

使用電力が大きく違う者同士で比べてもしょうがないような気もしますが許してください。



スイッチングっていうくらいだからスイッチしてるん?って話ですがスイッチしてます。スイッチといってもただのスイッチではなく半導体をスイッチとして使用します。

テスラコイルの時にも使ったパワーMOSFETをスイッチとして使い回路を動作させます。

スイッチと電源に何の関係があるんだ!とキレそうですがまずは落ち着いて下さい。





フライバックコンバータの回路図



今回はフライバックコンバータと呼ばれる方式のスイッチング電源を作成しました。

フライバックコンバータの動作をザックリ見てみましょう。(詳細は書ける気がしないので調べてください。ROHMさんやFUJI電機さんあたりの資料が分かり易いです。)



では回路図です。

f:id:selelab:20181217224548p:plain

NE555使用FlyBackConverter

こうやって見ると結構な回路規模ですね。

入力AC100Vを整流して直流にしてから降圧して直流を出力しています。

つまり結局はDCDCコンバータなのです。

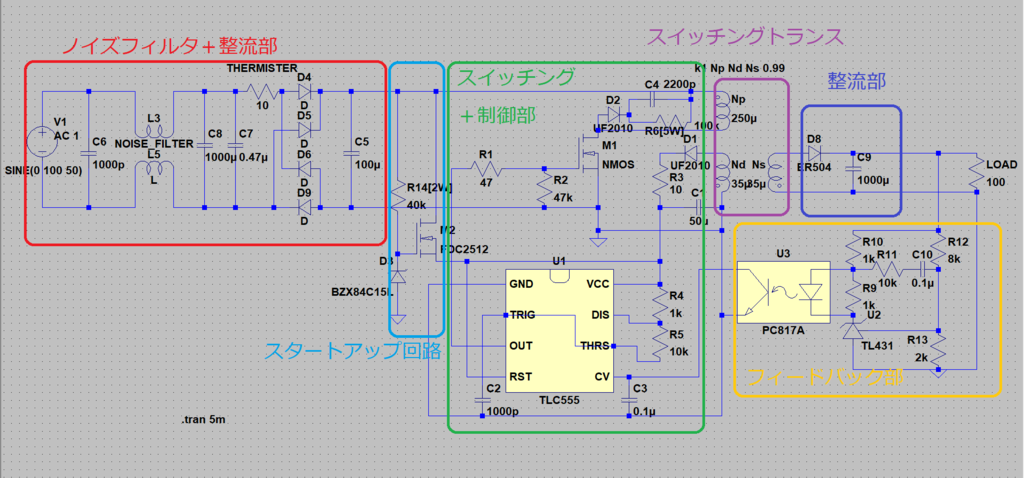

大きく分けるとこんな感じです。

f:id:selelab:20181218011914p:plain

区分ごとに見ていきましょう

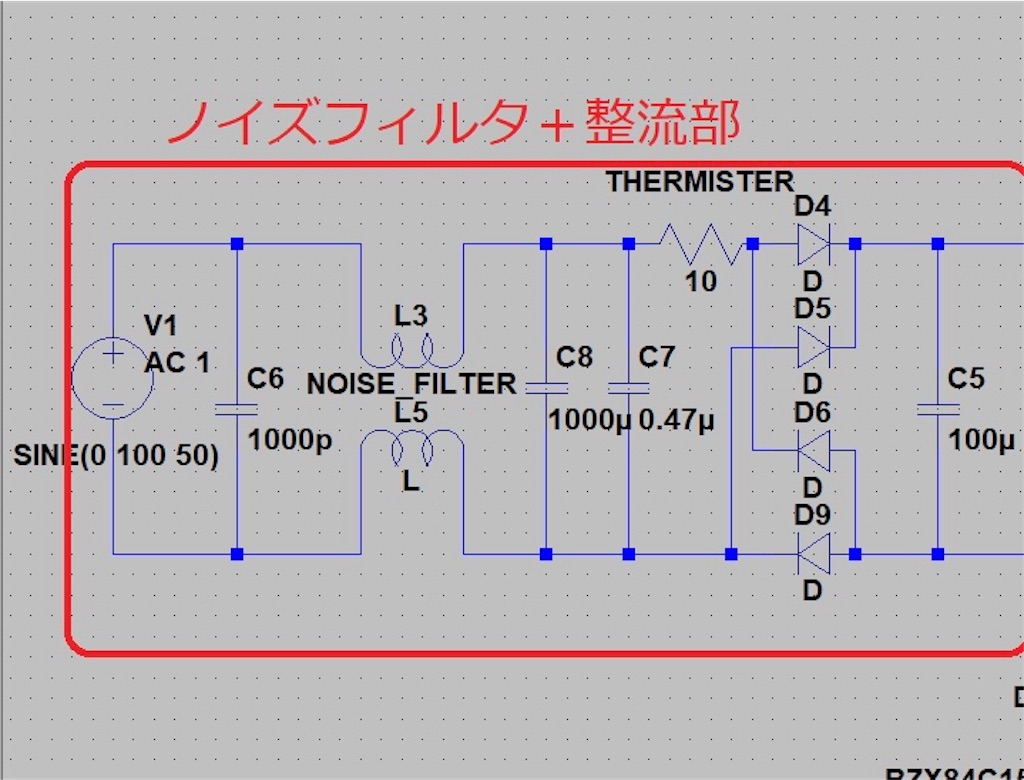

ノイズフィルタ+整流部

f:id:selelab:20181218120621j:image



スイッチング電源は回路の特性上どうしてもノイズを発生します。そのため、ノイズの影響がコンセント側に行かないようにノイズフィルターを挿入します。

スイッチング電源では電圧の変換を直流で行うため、ブリッジダイオードによって入力の交流電圧を直流にします。(全波整流)

直流に変換した入力電圧は100uFの電解コンデンサへと接続されます。(電気を溜める、平滑する役割があります。)

コンデンサに充電する際の突入電流が激しいので、パワーサーミスタを用いて突入電流を抑制します。

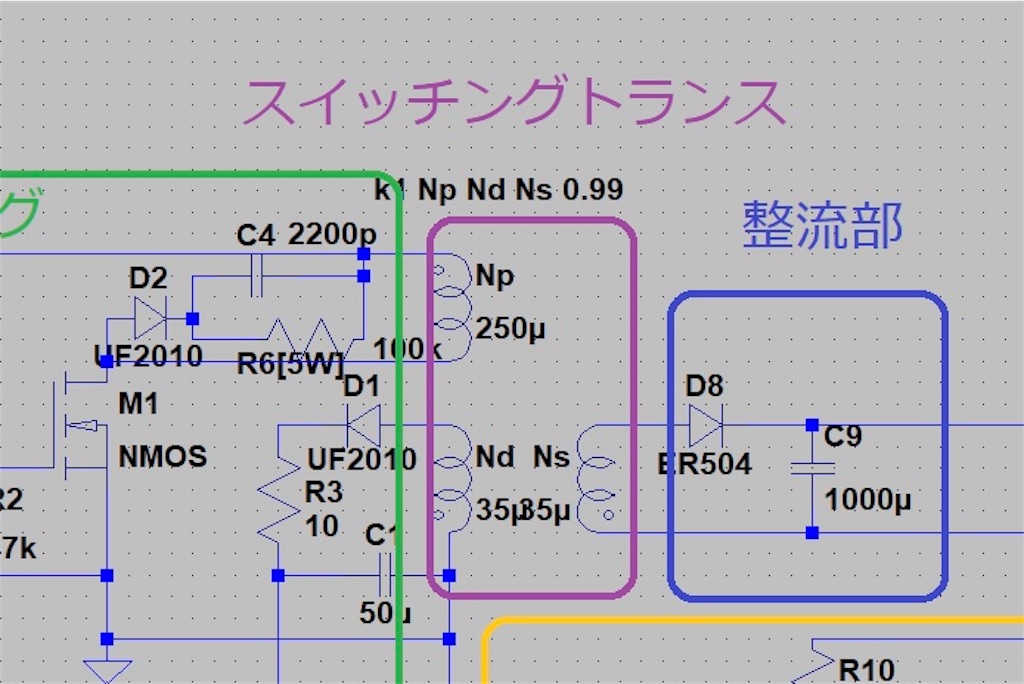

スイッチングトランス

f:id:selelab:20181218124307j:image

f:id:selelab:20181218200942j:image

スイッチング電源といえばコイツです!

かっこいいわ〜

設計方法は後述します。EXCELを用意したのでそれで簡単にできます。記事の下の方見てください。

※フライバックコンバータでは、トランスの磁気飽和を防ぐためにコアとコアの間にギャップ(隙間)を設けます。このギャップに興奮することを「ギャップ萌え」と言います。嘘だけど。



【回路とトランスの関係】

この回路は1次巻線NpをMOSFETで駆動し、2次巻線Ns,Ndに電圧を発生させます。

Nsがメインの出力で、Ndは制御回路(ここではNE555)の電源確保のための補助巻き線です。



スイッチング+制御部

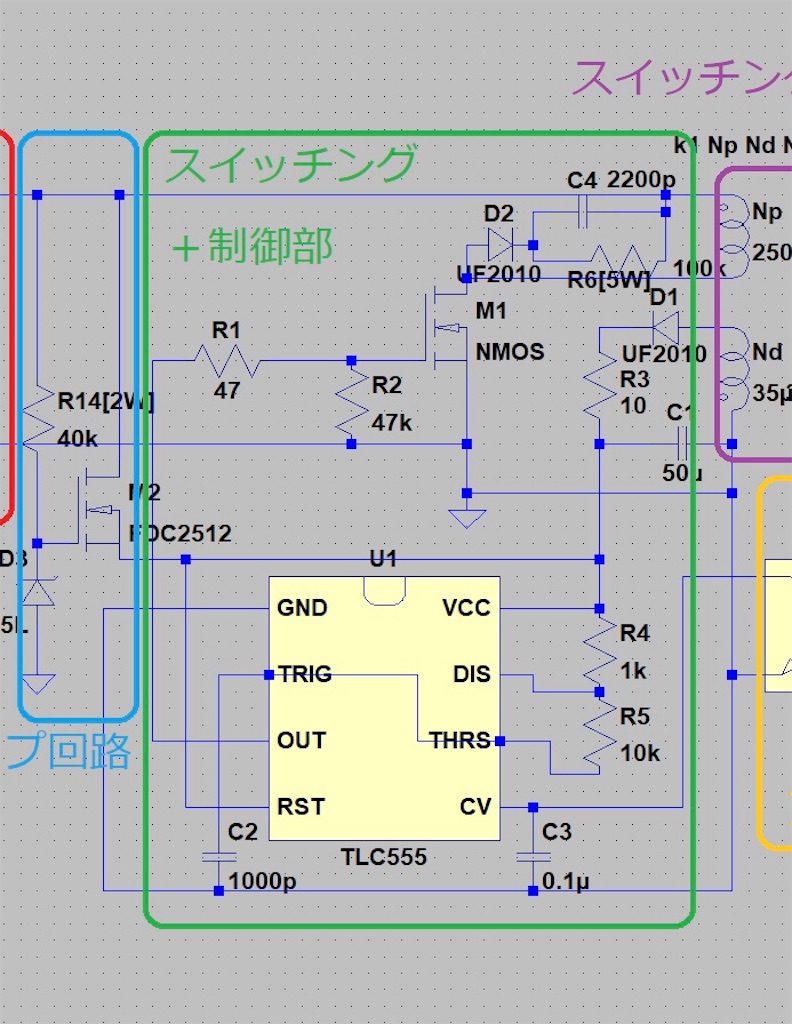

f:id:selelab:20181218120632j:image

ここがスイッチング電源回路のメイン部分です。

スイッチングトランスを駆動するMOSFETMOSFETのON/OFFを制御するNE555から成ります。

555の発振回路により、最大周波数約60kHzでFETのゲートを駆動します。CMOS版の555だとゲートを駆動するには出力が弱いのでバイポーラ版を使いました。



555の発振によりMOSFETのゲートが駆動されると、ドレイン-ソース間がON/OFFを繰り返します。(これがいわゆるスイッチング)

すると1次巻線Npには断続的に(パルス状に)入力電圧が印加されるため、2次巻線Ns,Ndには1次と同様の周波数を持つパルスが発生します。



555は5番ピンの電位により、出力のパルス幅が可変します。5番ピンがフローティング(何も接続しない状態)ですとデューティー比50%、フローティング電位以下ですとデューティー比が小さくなり、0Vにすると出力=0Vです。

よって、フィードバックとしてこの5番ピンを制御することが有効です。



すごいぞ、555!



スタートアップ部

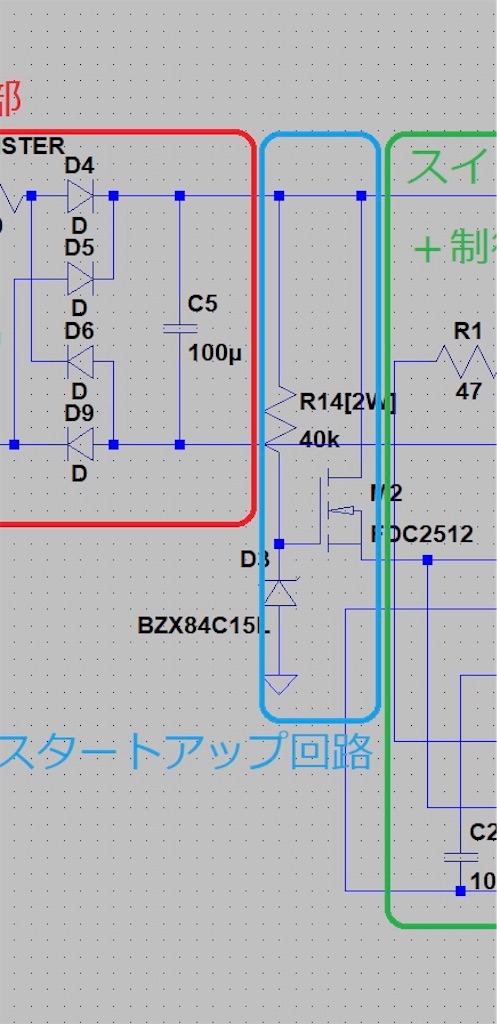

f:id:selelab:20181218120646j:image

(前置き)FETをON/OFFしてスイッチングトランスの1次巻線Npを駆動すると2次巻線Nsに電圧が発生します。補助巻線Ndによって555への電源電圧が供給されます

ですが、そもそも555が発振しなければFETがONしませんから555への電源供給もありません。

つまり、最初に555の電源電圧を供給しなければ発振が始まりません。(前置き終わり)



そこでこのスタートアップ回路を使います。電源投入時に555に約12Vの電源を与えます。

抵抗のみでやる場合もあるようですが、今回はFETを使ってみました。(バイポーラでも代用できます。)



2次側回路(整流部,フィードバック部)

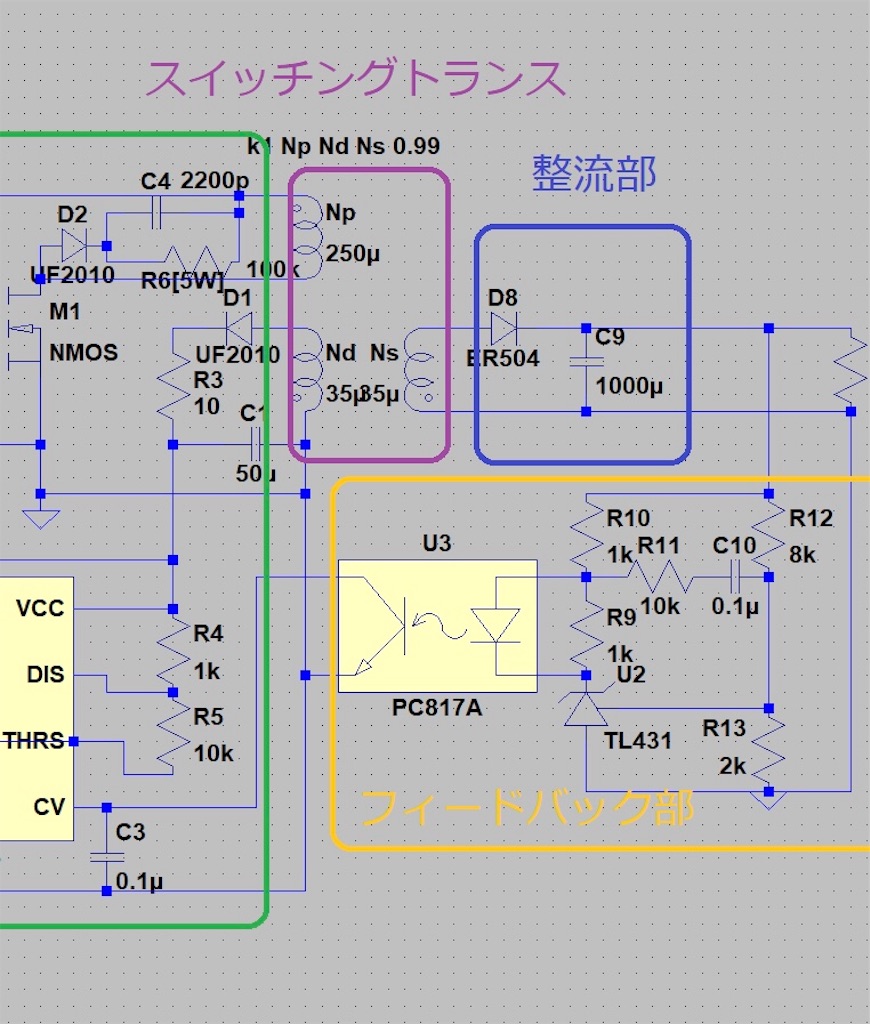

f:id:selelab:20181218120716j:image

1次側(入力側・コンセント側)と2次側(出力側)を、トランスとフォトカプラによって絶縁しています。

1次巻線Npに与えられるのがパルス(というか矩形波上の何か)ですので2次巻線Ns,Ndにもパルスのようなものが発生します。それをダイオードコンデンサを用いて整流・平滑し、直流電圧として出力します。

パルスを直流にするとはどういうことでしょう?



整流平滑回路の動作と直感的理解



f:id:selelab:20181218015701j:image

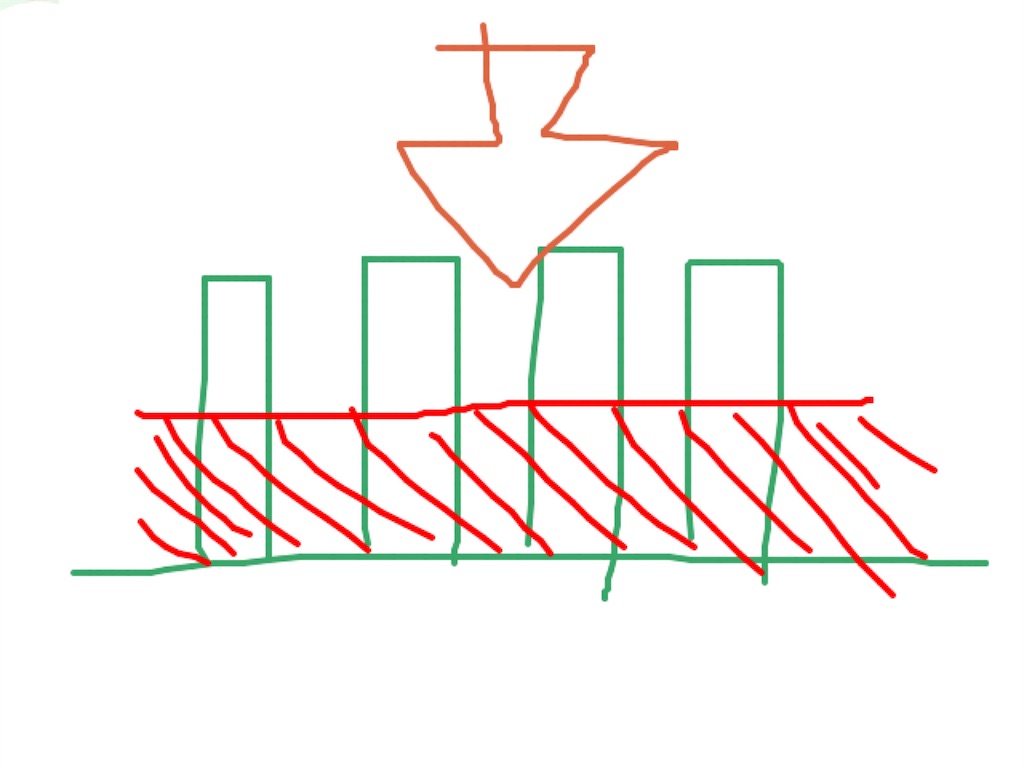

上図をご覧ください。2次コイルNsの出力が緑色のような矩形パルスだとします。平滑化というのはこれを押しつぶして平ら(赤線)にするイメージです。つまり赤線は直流で取り出される出力電圧です。

では実際の波形を見てみましょう。

f:id:selelab:20181218015730j:plain

波形1(Ns)

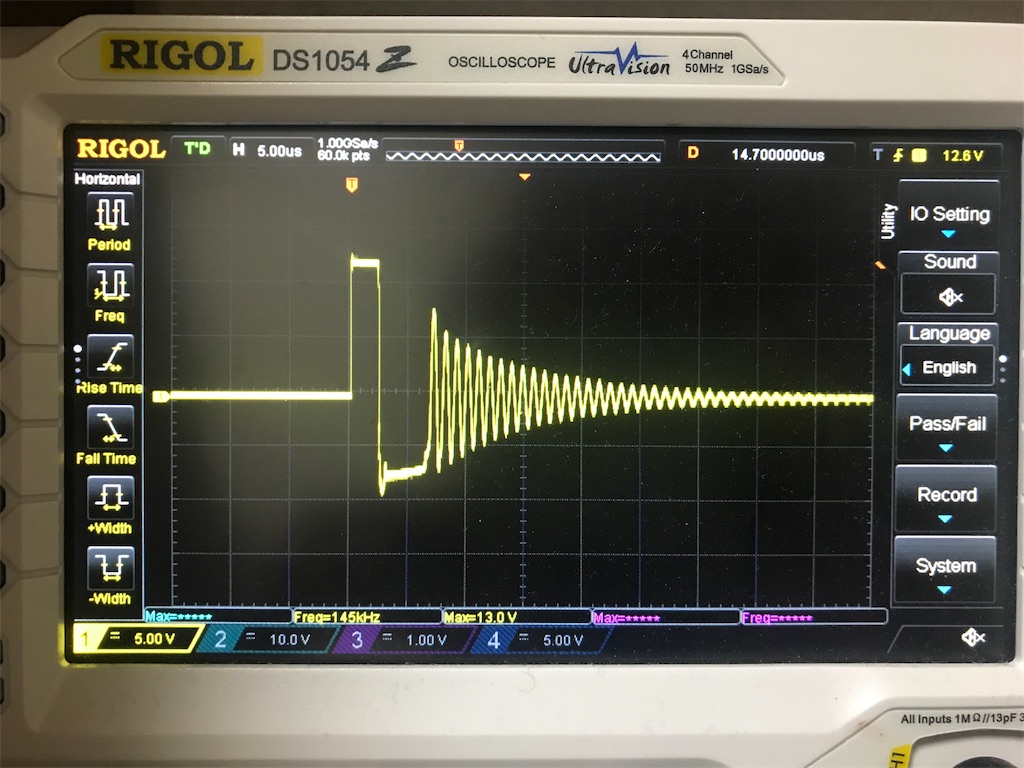

f:id:selelab:20181218015733j:plain

波形2(Ns拡大)

f:id:selelab:20181218015726j:plain

波形3(出力)

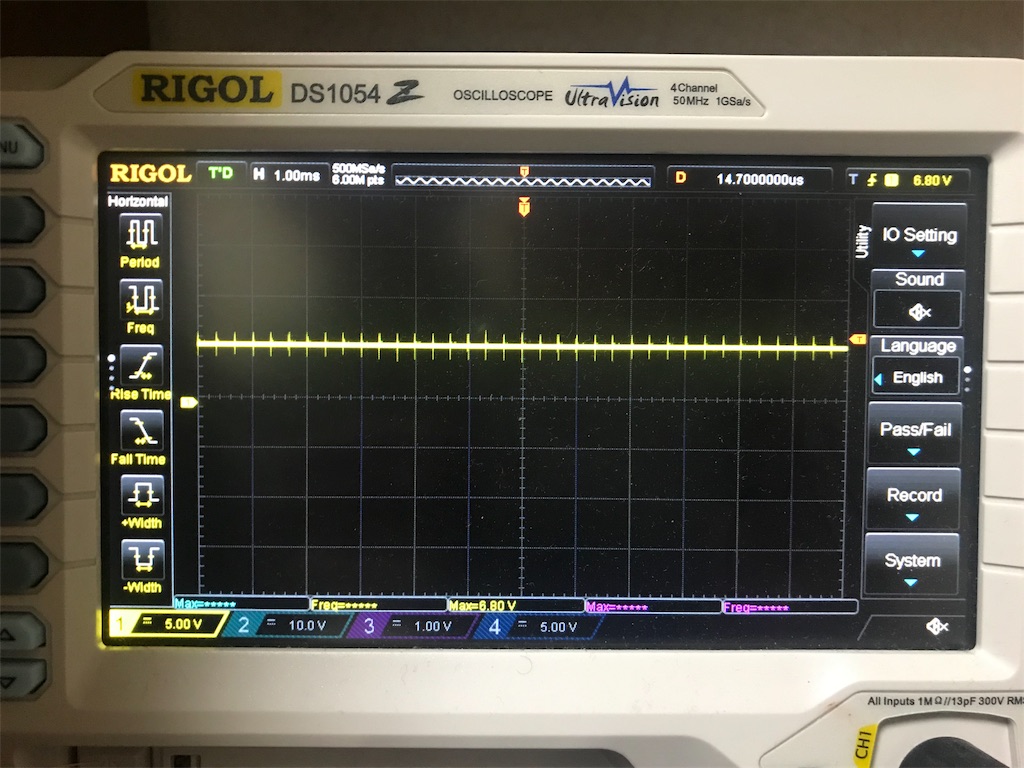

(波形1,2)よりNsの出力波形は約±12Vのパルスであることがわかります。これを整流、平滑化して得られるのが約5Vの直流出力(波形3)です。

確かに元のパルスを押しつぶしたようになっていますね。難しいことはよくわからないのでこの辺でやめておきます。





出力電圧を一定に保つ



出力電圧は一定にしたいですよね。わざわざ出力が暴れる電源を使いたくないです。

そこでフィードバック回路を設けています。

どこにあるかといいますと回路図右下の2次側にごにょごにょついてるアレです。

TL431という基準電圧IC(コンパレータ)によって生成されたフィードバック信号を、フォトカプラで絶縁しながら1次側の制御回路に伝えています。

これは2次側につなげる負荷の重さの変動によらず出力を一定に保つ働きをしてくれます。

TL431というのは基準電圧2.5V以上の電圧をref端子に入力するとA-K間が導通するという単純なICデス。



フィードバック回路の動作確認

負荷が軽くなればなるほどパルスの周波数を低く、時にはパルスの幅を小さくします。負荷がある時と無い時で2次巻線Nsの出力電圧がどの様に変化するのか見てみましょう。

f:id:selelab:20181218015747j:plain

波形4(負荷150Ω時のNs)

f:id:selelab:20181218015730j:plain

波形5(無負荷時のNs)

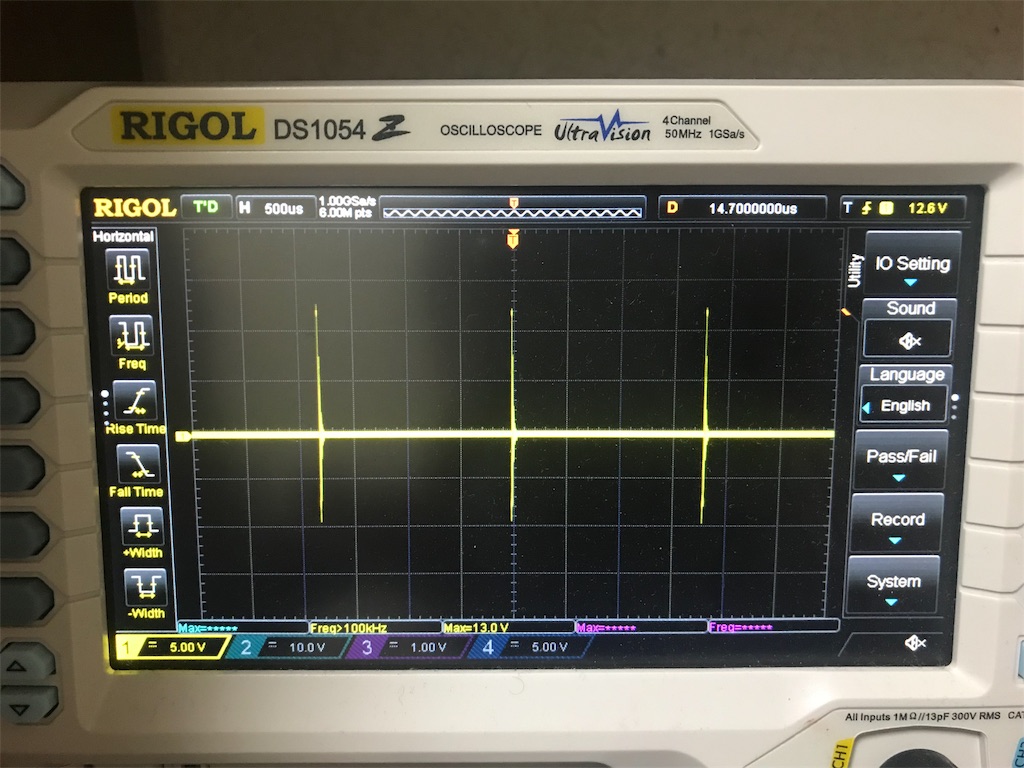

(波形4)150Ωの負荷ありのNsに比べて、(波形5)無負荷のNsのほうがパルス周波数が低いのがわかります。つまり同じ電圧にするにも、負荷が重いときはパルスを密に、軽いときにはパルスを疎にしてるわけですね。

このように、負荷が軽くなればなるほど周波数、時にはパルスの幅を変えて電圧一定に保っているのでパルス周波数変調(PFM)、パルス幅変調(PWM)と呼ばれます。

*PFM(pulse frequency modulation), PWM(pule width modulation)

ではなぜこのようなフィードバックが可能になるのか説明します。



そもそも、こちらのフライバックコンバータは最大の出力が〇〇Vの〇〇Aですよ!という目標の元設計をしました。ですから、最も負荷が重いとき(最大出力時)にパルスの周波数とパルスの幅が最大になるように設計されています。

負荷が軽いときにも最大負荷と同じパルスを与えてしまっては出力電圧が大きくなってしまいます。

そこで、TL431によって目標とする出力電圧5Vでフィードバック信号を出力します。

これをフォトカプラを通じて555に入れるとフィードバック信号を受けている間は555の出力がOFFになりスイッチMOSFET)をOFFにします。

再び出力電圧が5Vを下回るとフィードバック信号は消えて555からの発振が再開され、スイッチMOSFET)をONします。

これを繰り返すことで出力電圧を一定に保っているのですね!

(想定以上の重い負荷の場合は電圧は下がり続ける一方ですので注意。)





フライバックコンバータのトランスの設計



トランスの設計は難しいですよね!!

難しいし数式書く気になれなかったのでEXCELのシートを作成しました。

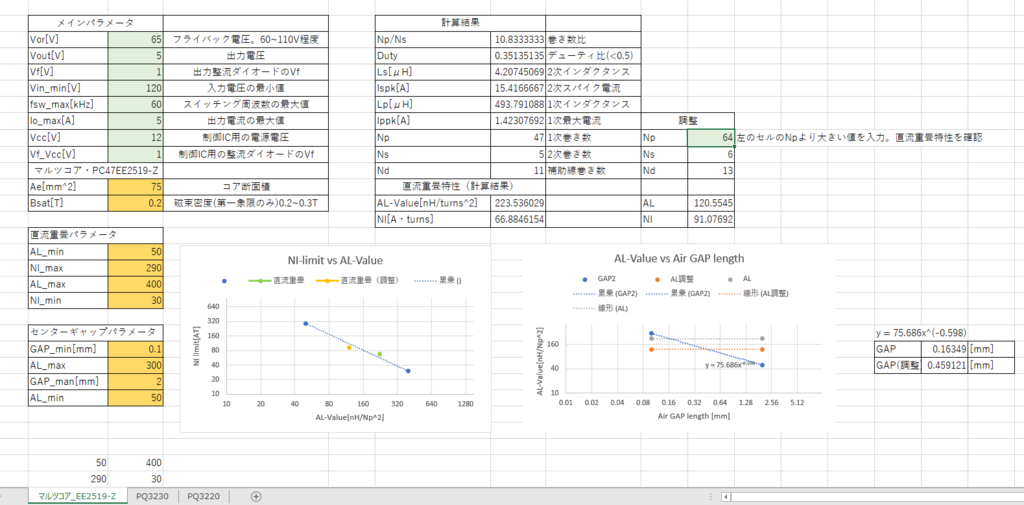

f:id:selelab:20181218013544p:plain

フライバックトランス設計シート



ダウンロードはこちらから。

フライバックトランス設計.zip - Google ドライブ

フライバックトランス設計.xlsx - Google ドライブ

(上がZIP版、下がエクセルファイル版です。)



使い方:緑色の部分(セル)はユーザーが任意に値を入れることが出来ます。

お好きなように数値を入力します。



***磁気飽和を起こさないために***

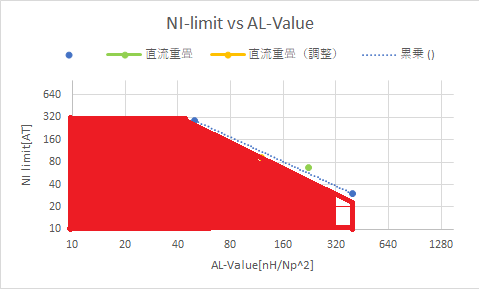

Ni-limit vs AL-Valueの表に出てくる黄色い点が青い線よりも内側に入るようにNpを調節しましょう。

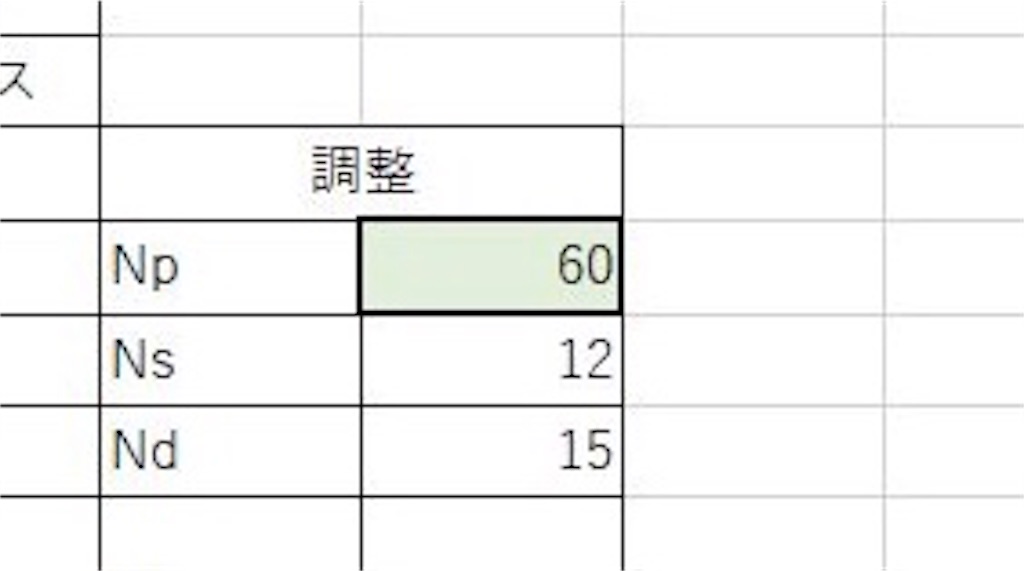

f:id:selelab:20181218120947j:image

↑ここのセルの値を変更する。



Npの値を大きくすると黄色い点が動きます。

f:id:selelab:20181218015259p:plain

おそらく黄色い点が赤枠内に収まっていればOKです。壊れずに動作します。おそらく。



計算をすると勝手に必要なギャップ長も出てきますので、ギャップを開けましょう。

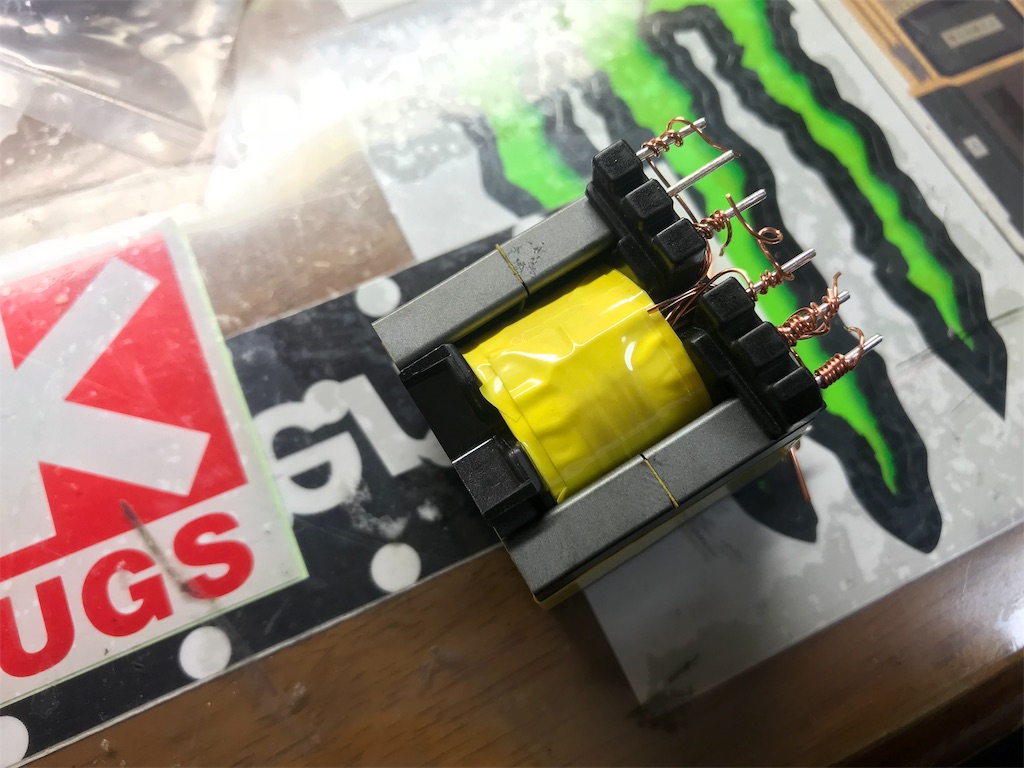

ギャップとは2つのコアの間に開ける隙間です。(薄いプラ板が挟んである)

f:id:selelab:20181218015900j:image



*エクセルの値はセンターギャップ値ですので、このように何かを挟んでギャップを確保する場合、

挟む物の厚さ=(センターギャップ長)/2

となります。



今回はシート別にスイッチングトランスを3種類用意しました。

sheet1:マルツパーツにあるトランス自作セット

sheet2:TDKのPC47,PQ3230

sheet3:TDKのPC47,PQ3220

の特性が入っています。

www.marutsu.co.jp

*実はマルツのトランスは特性不明なので勝手にTDKのPC47,EE2519-Zトランスの特性ってことにしています。当てにしないで下さい。

*PQ3230,PQ3220はいずれも日米通商(秋葉原)で手に入ります。

*オレンジ色のセルの値を変えることで、任意のトランスにする事が可能です。その場合ギャップ長自動計算の値ずれるのでお気をつけください。

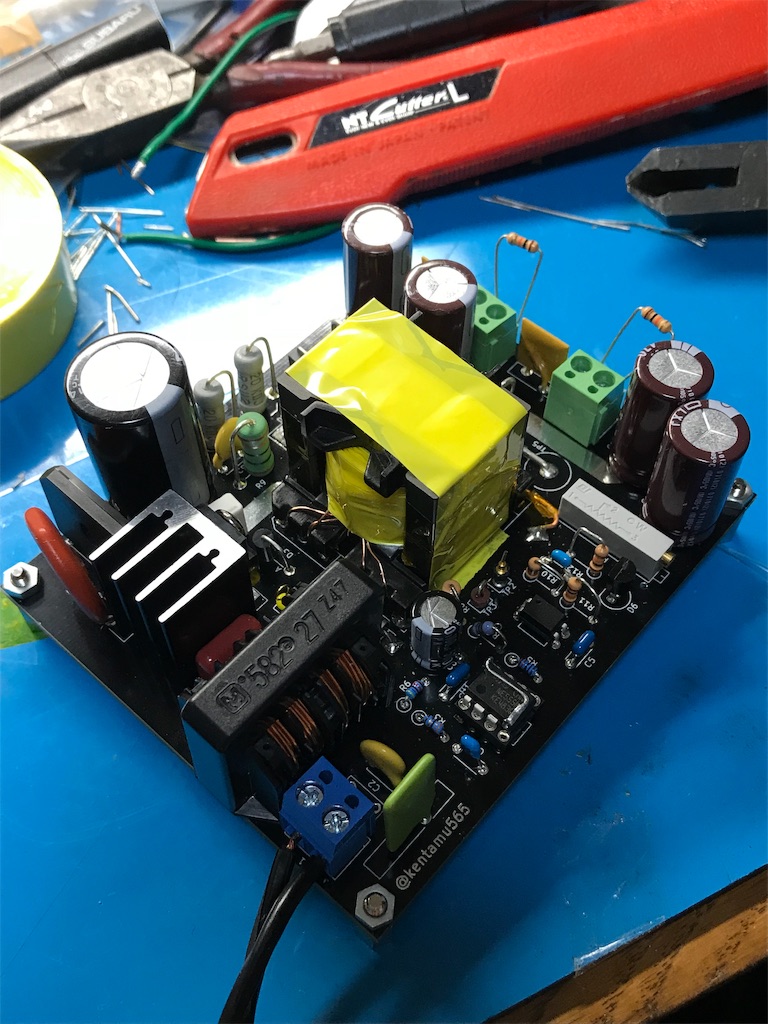

そんなこんなで、できた回路はPCB化したりいろいろしました。

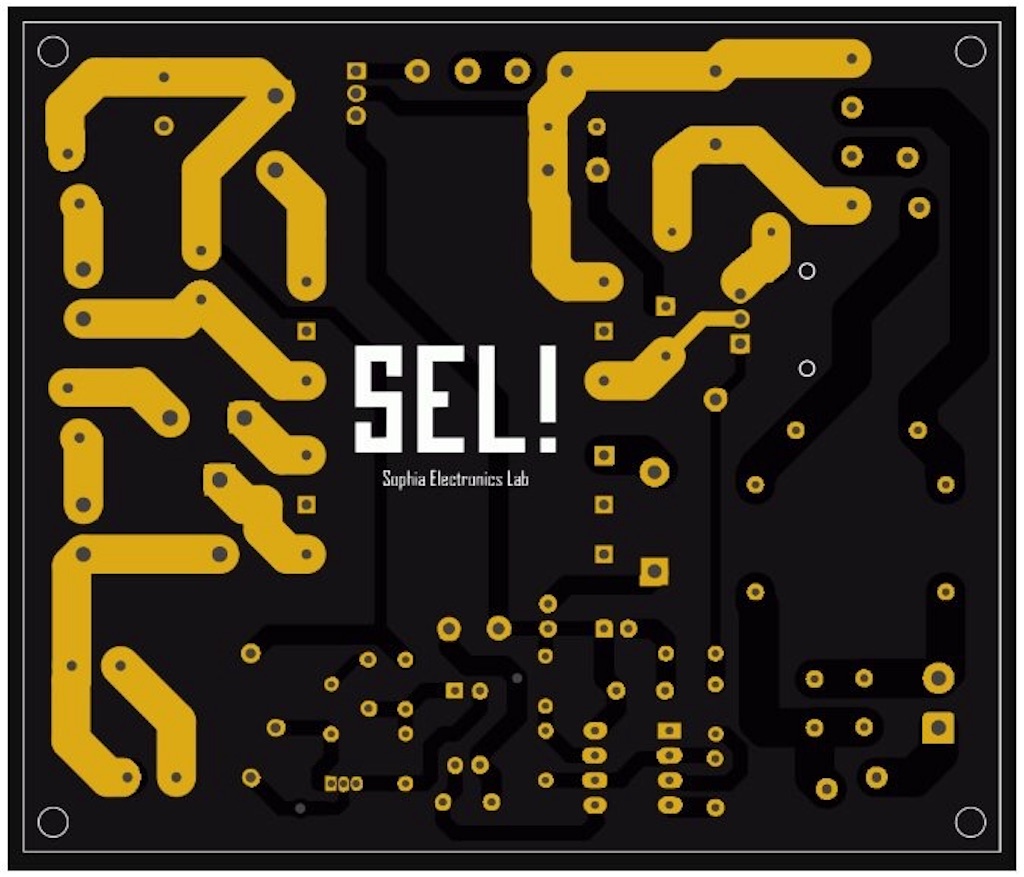

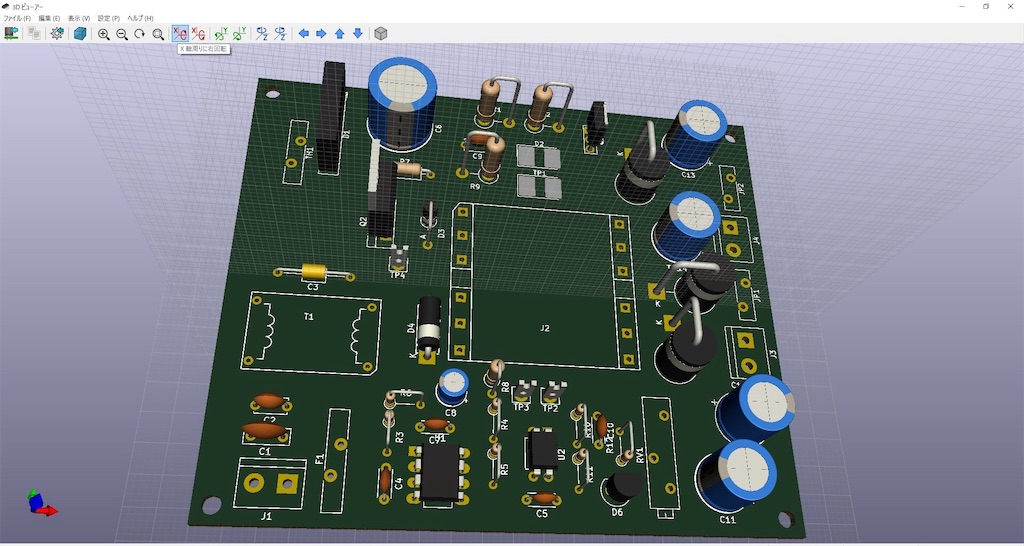

f:id:selelab:20181218020031j:image
f:id:selelab:20181218020019j:image
f:id:selelab:20181218020035j:image
f:id:selelab:20181218020027j:image

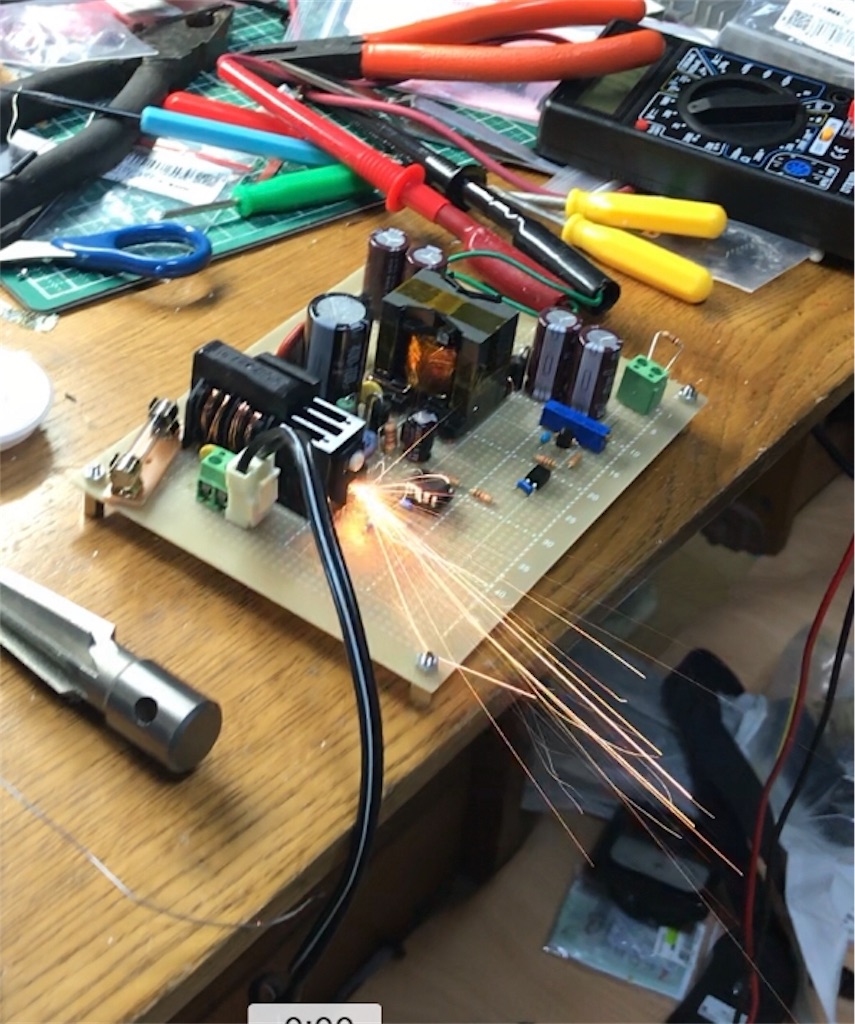

おまけ:試作で失敗してFET爆破させたときの写真(磁気飽和って怖いね)
f:id:selelab:20181218020024j:image



フライバックコンバータの理解や設計に役立てていただければ幸いです。

時間があればWEB上で設計できるようにJSPとか使ってうまいことやってみたいと思います。できたらね。



それではまた~
